La puissance de la CAO/SIG dans AutoCAD

Spatial Manager for AutoCAD est un puissant plug-in d'AutoCAD développé pour les utilisateurs qui ont besoin d'importer, d'exporter, de transformer et de gérer des données spatiales de manière simple, rapide et économique

essayez gratuitement

Importation de données spatiales dans AutoCAD

Importe des données spatiales, dans des dessins de AutoCAD nouveaux ou existants, comme objets de AutoCAD et Données Étendues d'Entité (EED/XDATA)

Spatial Manager™ for AutoCAD importe des données spatiales, dans des dessins AutoCAD nouveaux ou existants, comme objets AutoCAD et Données Étendues d'Entité (EED/XDATA), au moyen d'un puissant assistant qui permet à l'utilisateur de choisir ou sélectionner tous les paramètres d'importation nécessaires pour obtenir une information spatiale différenciée dans un dessin CAD

L'importation en batch, distribution automatique des calques, remplissage des polygones, insertion de blocs sur la base des valeurs de données et attributs sélectionnés, étiquetage des éléments, élévation, épaisseur ou des filtres spatiaux ne sont que quelques fonctionnalités de l'application en important depuis des fichiers spatiaux, serveurs de données, entrepôts de données, etc. (Liste des Fournisseurs de Données)

Objets importés dans un dessin nouveau ou ouvert

Les procédures d'importation peuvent être effectuées sur le dessin actuel de AutoCAD ou sur un nouveau dessin. L'application ouvre automatiquement un nouveau dessin si nécessaire

Calque de destination commun ou différents calques de destination en fonction de la valeur d'un champ

Définissez une calque de destination commun ou sélectionnez un champ de la source de données à importer pour définir les calques de destination de chaque nouvel objet importé

Utilisez des blocs basés sur des champs pour les points et les centroïdes

Choisissez entre Points ou Références de Bloc de AutoCAD lors de l'importation d'éléments de points ou de centroïdes d'éléments polygonaux. Lorsque vous utilisez des Blocs, vous pouvez sélectionner un champ pour choisir les noms des Références de Bloc à insérer et faire correspondre les champs des données entrantes aux Attributs inclus dans les définitions des Blocs

Paramètres d'insertion des Blocs en fonction des valeurs des champs

Utilisez également les champs de données entrantes pour définir les paramètres d'insertion du Bloc, tels que les échelles et les rotations

Remplissage de polygones et de transparences

Remplissez les polygones en utilisant Hachures de AutoCAD et définissez les paramètres des Hachures, tels que le motif, l'angle et l'échelle. Appliquez des transparences aux Hachures

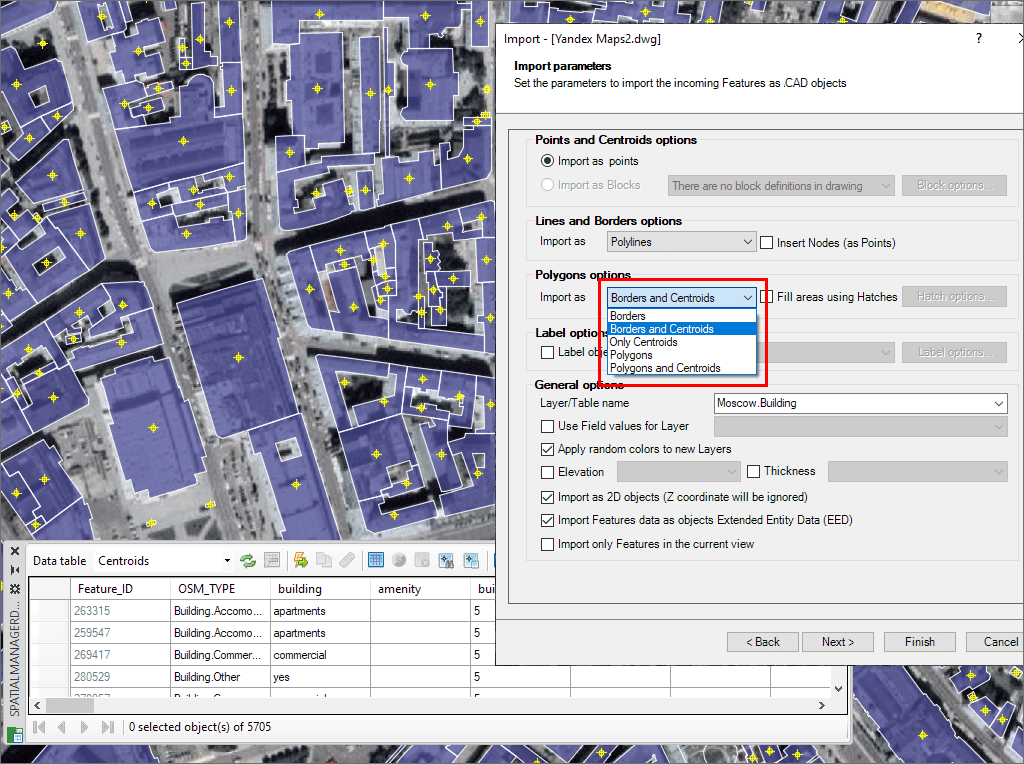

Centroïdes des polygones

Représentez les centroïdes optionnels lors de l'importation d'éléments polygonaux en utilisant des Points ou des Références de Blocs de AutoCAD

Étiquetage des objets lors de l'importation

Choisissez un champ dans les données pour étiqueter n'importe quel objet : point, linéaire ou polygonal (centroïdes). Localisation intelligente de textes pour les objets linéaires. Les propriétés des nouveaux textes (rotation, hauteur, etc.) peuvent être obtenues à partir d'autres champs de données

Filtre spatial

Importez uniquement les objets dans la vue actuelle

Élévation et épaisseur à partir des valeurs du champs

Adoptez les valeurs des champs des données entrantes pour définir l'élévation et/ou l'épaisseur des nouveaux objets

Importer des données de tables comme XDATA (EED)

Importez des données d'éléments comme XDATA (EED) pour obtenir des dessins de AutoCAD plus "intelligents"

Accélérer les procédures en omettant certaines étapes de l'assistant

Évitez des étapes non nécessaires pour un travail particulier et passez directement à l'exécution du procédure d'importation, pour suivre toutes les directives fixées par l'assistant d'importation

Utilisez les options intuitives de la palette ou la fonction d'importation rapide

Utilisez le menu contextuel d'une source de données particulière pour importer à partir de cette source, ou exécutez la commande d'importation qui vous évite d'avoir à ouvrir la palette de l'application si vous ne voulez pas

Importation par lots

Importez tous les fichiers d'un dossier en une seule fois. Si nécessaire, séparez le contenu de chaque fichier en différentes Calques

Tâches d'importation

Les Tâches vous permettent de répéter tout processus d'importation autant de fois que vous le souhaitez sans avoir à réintroduire les paramètres. Gérez et exécutez des Tâches dans la palette de l'application

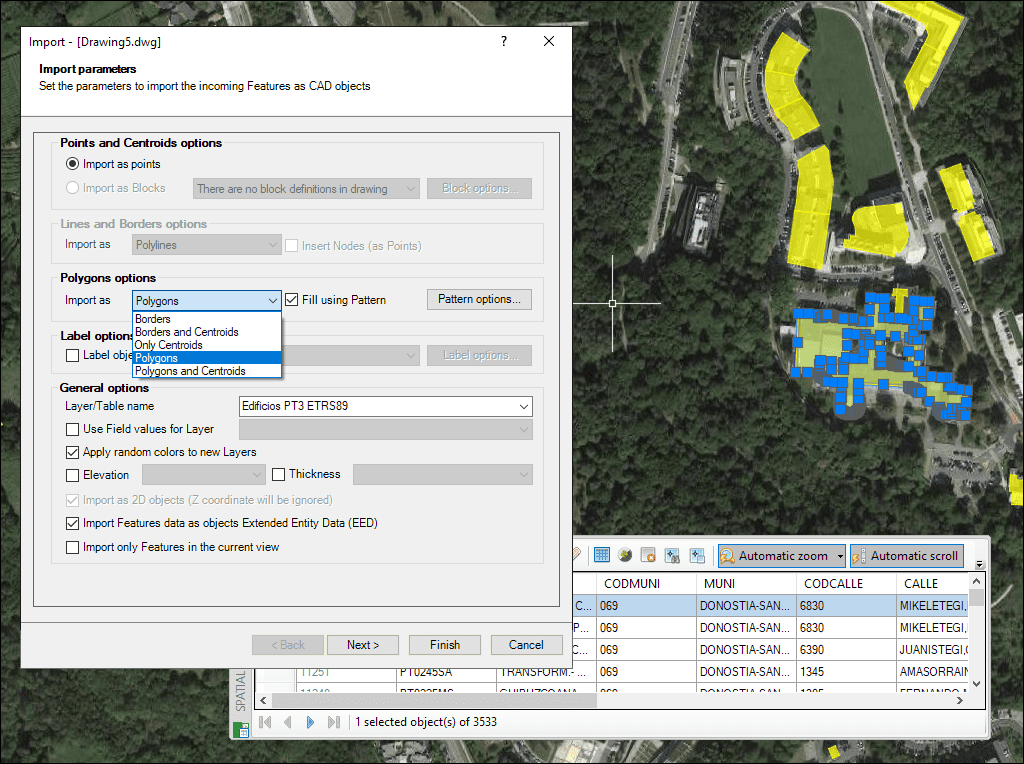

Polygones multiples

Option permettant de sélectionner "Polygons" (MPolygons) comme type d'objet à utiliser lors de l'importation de polygones (même dans AutoCAD de base)

questions fréquentes

Applications AutoCAD actuellement supportées :
  • AutoCAD, AutoCAD Map 3D, AutoCAD Civil 3D et AutoCAD Architecture(Windows seulement)
  • Versions: De v.2008 à v.2021, les deux comprenaient
Note : AutoCAD LT n'est pas une application compatible en raison de ses limitations intrinsèques, mais vous pouvez utiliser Spatial Manager Desktop™ pour importer/exporter des fichiers DXF
Configuration système requise :
  • Windows 7 ou supérieur
  • 100 Mo d'espace disque disponible, ou plus
  • Windows Installer 3.1 ou plus récent
Fichiers spatiales
  • Fichier ESRI Shape - (SHP)
  • Fichier Google Earth - (KML, KMZ)
  • Fichier OpenStreetMap - (OSM, PBF) (1)
  • Fichier LiDAR - (LAS, LAZ) (1)
  • Fichier d'exchange GPS - (GPX) (1)
  • Fichier de texte ASCII - (ASC, CSV, NEZ, TXT, XYZ, UPT)
  • Fichier SQLite - (SQLITE, DB)
  • Fichier GeoPackage - (GPKG) (1)
  • Fichier GML - (GML, GZ, XML)
  • Fichier d'image raster - (TIF, PNG, JPG, JPEG, TIFF) (1)
  • Fichier Autodesk SDF - (SDF) (3)
  • Fichier MicroStation v.7 - (DGN) (2)
  • Fichier AutoCAD DXF - (DXF) (2)
  • Fichier d'exportation ESRI ArcInfo (ASCII) - (E00) (1) (2)
  • Fichier MapInfo - (TAB) (2)
  • Fichier de format d'exchange MapInfo - (MIF/MID) (2)
  • Fichier GeoJSON - (GEO.JSON) (1) (2)

Fichiers raster spatiales
  • Fichier d'image raster - (TIF, PNG, JPG, JPEG, TIFF) (1)
    • Origines de géo référence - (GeoTIFF, fichiers World, Google Earth .GEPRINT, etc.)

Serveurs de données spatiales
  • Base de données PostGIS
  • Base de données Microsoft SQL Server Spatial
  • Base de données MySQL (1) (3)

Serveurs de cartes d'images
  • WMS Web Map Services (4)
  • WMTS Web Map Tile Services (4)
  • XYZ/TMS Tile Map Services (4)

Autres sources de données spatiales
  • Open Database Connectivity ODBC (1)
  • Entrepôt de données WFS (1)
  • Entrepôt de données WFS (FDO) (1) (3) (6)
  • Entrepôt de données WFS (OGR) (1) (2) (5) (6)

(1) Lecture seulement
(2) Source des données OGR
(3) Fournisseur de données FDO
(4) Technologie de Cartes de Fond
(5) La variante OGR pour les entrepôts de données WFS peut ne pas se trouver dans la liste des Fournisseurs de données dans certaines circonstances (certaines versions d'AutoCAD Map et d'autres). Veuillez utiliser des variantes native ou FDO pour ce Fournisseur de données
(6) OBSOLETE - Dans la mesure du possible, utilisez le fournisseur de données natif WFS

Note : certains fournisseurs de données ne sont valables que dans certaines éditions d'applications
