O Poder do CAD/GIS no AutoCAD

Spatial Manager for AutoCAD é um poderoso plug-in AutoCAD desenvolvido para utilizadores que necessitam de importar, exportar, transformar e gerir dados espaciais de forma simples, rápida e económica

experimente gratuitamente

Importação de dados espaciais para AutoCAD

Importa dados espaciais, em desenhos de AutoCAD novos ou existentes, como objetos AutoCAD e Dados Estendidos de Entidade (EED/XDATA)

Spatial Manager™ for AutoCAD importa dados espaciais, em desenhos AutoCAD novos ou existentes, como objects AutoCAD e Dados Estendidos de Entidade (EED/XDATA), usando um poderoso assistente que permite ao usuário escolher ou selecionar todos os parâmetros de importação necessários para obter informações espaciais diferenciadas em um desenho CAD

Importação batch, distribuição automática de camadas, preenchimento de polígonos, inserção de blocos de acordo com valores de dados e atributos selecionados, etiquetagem de elementos, elevação, espessura ou filtros espaciais são apenas parte da funcionalidade da aplicação quando se importa a partir de arquivos espaciais, servidores de dados, armazéns de dados, etc. (Lista de Provedores de Dados)

Objectos importados num desenho novo ou aberto

Os processos de importação podem ser realizados no actual desenho de AutoCAD ou num novo desenho. A aplicação abre automaticamente um novo desenho, se necessário

Camada de destino comum ou diferentes camadas de destino, dependendo do valor de um campo

Defina uma camada de destino comum ou seleccione um campo do origem dos dados a importar para definir as camadas de destino para cada novo objecto importado

Utilize blocos baseados em campos para pontos e centróides

Escolha entre Pontos ou Referências de Bloco de AutoCAD ao importar pontos ou centróides de elementos poligonais. Ao utilizar Blocos, pode seleccionar um campo para escolher os nomes das Referências de Bloco a inserir e "mapear" os campos dos dados entrantes para Atributos incluídos nas definições de Blocos

Parâmetros de inserção de Blocos em função dos valores de campos

Utilize também os campos de dados entrantes para definir os parâmetros de inserção do Bloco, tais como escala e rotação

Enchimentos de polígonos e transparências

Preenche os polígonos usando Hachuras do AutoCAD e defina os parâmetros das Hachuras, tais como padrão, ângulo e escala. Aplique transparências às Hachuras

Centróides de polígonos

Represente os centróides opcionais ao importar elementos poligonais usando Pontos ou Referências de Blocos do AutoCAD

Etiquetagem de objectos durante a importação

Escolha um campo dos dados para etiquetar qualquer objecto: ponto, linear ou poligonal (centroides). Localização de texto inteligente para objectos lineares. As propriedades dos novos textos (rotação, altura, etc.) podem ser obtidas a partir de outros campos de dados

Filtro espacial

Importar somente os objectos na vista actual

Elevação e espessura a partir dos valores do campo

Adopte os valores de campos dos dados entrantes para estabelecer a elevação e/ou espessura dos novos objectos

Importação de dados de tabelas como XDATA (EED)

Importe dados dos elementos como XDATA (EED) para obter desenhos do AutoCAD mais "inteligentes"

Agilize os processos, ignorando alguns passos do assistente

Evite passos desnecessários para um determinado trabalho e vá directamente para a execução do processo de importação, para seguir todas as directrizes estabelecidas pelo assistente de importação

Utilize as opções intuitivas da paleta ou a função de importação rápida

Utilize o menu contextual de um determinado origem de dados para importar deste origem, ou execute o comando de importação que evita ter de abrir a paleta da aplicação se não quiser

Importação por lotes

Importar todos os ficheiros de uma pasta de uma só vez. Se necessário, separe o conteúdo de cada ficheiro em diferentes camadas

Tarefas de importação

As Tarefas permitem-lhe repetir qualquer processo de importação quantas vezes quiser sem ter de reintroduzir os parâmetros. Gere e execute Tarefas na paleta de aplicação

Polígonos múltiplos

Opção para seleccionar "Polígonos" (MPolygons) como o tipo de objecto a utilizar na importação de polígonos (mesmo no AutoCAD básico)

perguntas frequentes

Aplicações AutoCAD suportadas atualmente:
  • AutoCAD, AutoCAD Map 3D, AutoCAD Civil 3D e AutoCAD Architecture (Windows somente)
  • Versões: De v.2008 a v.2021, ambas incluídas
Nota: O AutoCAD LT não é um aplicativo compatível devido a suas limitações intrínsecas, mas você pode usar o Spatial Manager Desktop™ para importar/exportar via arquivos DXF
Requisitos do sistema:
  • Windows 7 ou superior
  • 100 MB de espaço livre em disco, ou mais
  • Windows Installer 3.1 ou posterior

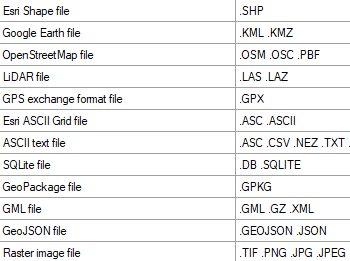

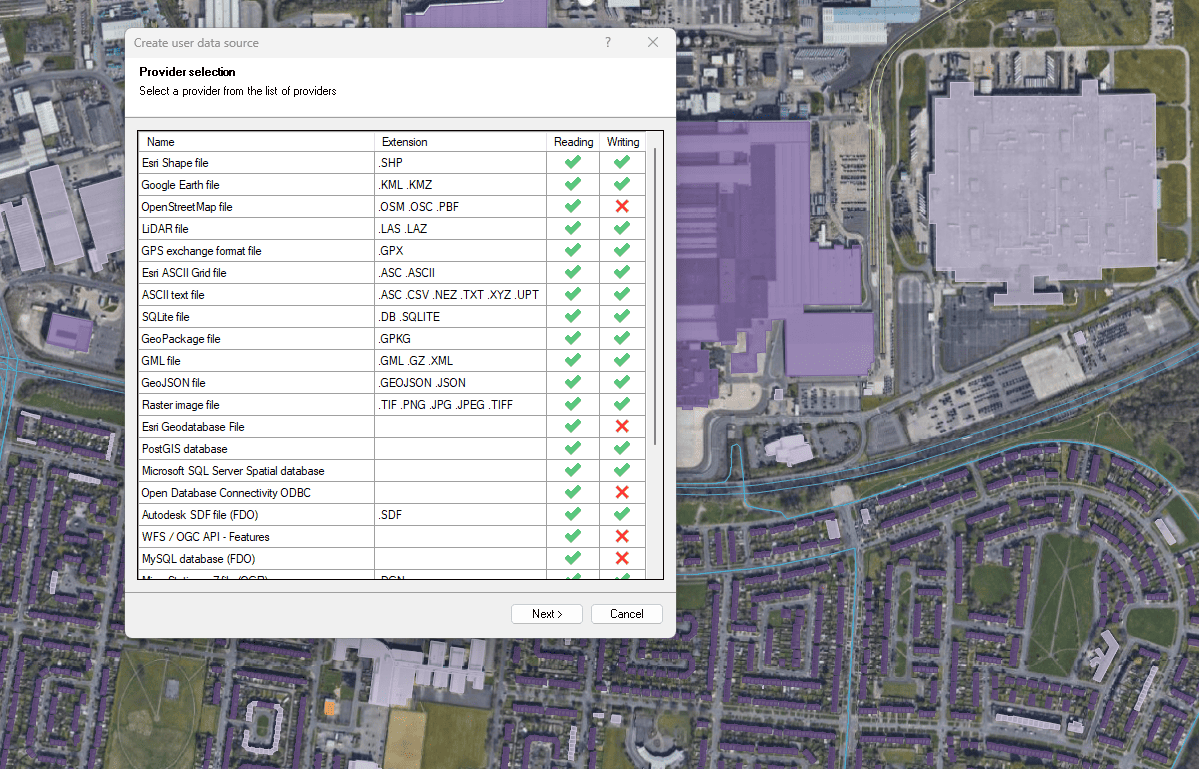

Arquivos espaciais
  • Arquivo ESRI Shape - (SHP)
  • Arquivo Google Earth - (KML, KMZ)
  • Arquivo OpenStreetMap - (OSM, PBF) (1)
  • Arquivo LiDAR - (LAS, LAZ) (1)
  • Arquivo de intercâmbio GPS - (GPX) (1)
  • Arquivo de texto ASCII - (ASC, CSV, NEZ, TXT, XYZ, UPT)
  • Arquivo SQLite - (SQLITE, DB)
  • Arquivo GeoPackage - (GPKG) (1)
  • Arquivo GML - (GML, GZ, XML)
  • Arquivo de imagem raster - (TIF, PNG, JPG, JPEG, TIFF) (1)
  • Arquivo Autodesk SDF - (SDF) (3)
  • Arquivo MicroStation v.7 - (DGN) (2)
  • Arquivo AutoCAD DXF - (DXF) (2)
  • Arquivo de exportação ESRI ArcInfo (ASCII) - (E00) (1) (2)
  • Arquivo MapInfo - (TAB) (2)
  • Arquivo de formato de intercâmbio MapInfo - (MIF/MID) (2)
  • Arquivo GeoJSON - (GEO.JSON) (1) (2)

Servidores de dados espaciais
  • Base de dados PostGIS
  • Base de dados Microsoft SQL Server Spatial
  • Base de dados MySQL (1) (3)

Arquivos ráster espaciais
  • Arquivo de imagem ráster - (TIF, PNG, JPG, JPEG, TIFF)(1)
    • Origens da georreferencia - (GeoTIFF, arquivos World, Google Earth .GEPRINT, etc.)

Servidores de mapas de imagem
  • WMS Web Map Services (4)
  • WMTS Web Map Tile Services (4)
  • XYZ/TMS Tile Map Services (4)

Outras fontes de dados espaciais
  • Open Database Connectivity ODBC (1)
  • Armazém de dados WFS (1)
  • Armazém de dados WFS (FDO) (1) (3) (6)
  • Armazém de dados WFS (OGR) (1) (2) (5) (6)

(1) Somente leitura
(2) Origem de dados OGR
(3) Provedor de dados FDO
(4) Tecnologia de Mapas de Fundo
(5) A variante OGR para armazéns de dados WFS pode não ser encontrada na lista de Provedores de dados em algumas circunstâncias (algumas versões do AutoCAD Map e outras). Utilize as variantes nativa ou FDO para este Provedor de dados
(6) OBSOLETE - Sempre que possível usar o fornecedor de dados nativo WFS

Nota: alguns provedores de dados são válidos somente em algumas edições de aplicativos
