SPM for BricsCAD > Funcionalidades > Mapas de fundo > Instantâneas

Instantâneas em BricsCAD

Capture imagens estáticas do mapa de fundo e insira-as no desenho como imagens raster (PNG, JPG, TIF) ou objetos OLE. As capturas podem ser georreferenciadas com um arquivo World File, e você pode escolher o nível de detalhe da imagem. Ideal para apresentações, impressão ou uso externo em SIG.

Edições: Standard Professional
O que está incluído a funcionalidade Instantâneas

Descubra todo o potencial deste conjunto de ferramentas criado para aprimorar a integração e a edição de dados GIS dentro do BricsCAD.

Instantâneas

Obtenha imagens raster estáticas em BricsCAD a partir dos Mapas. Até quatro níveis de resolução de imagem. Proporciona soluções interessantes para definir diferentes mapas para diferentes Viewports e/ou Vistas, como uma ferramenta avançada de Impressão ou Publicação, para combinar Mapas ou para recortar os Mapas.

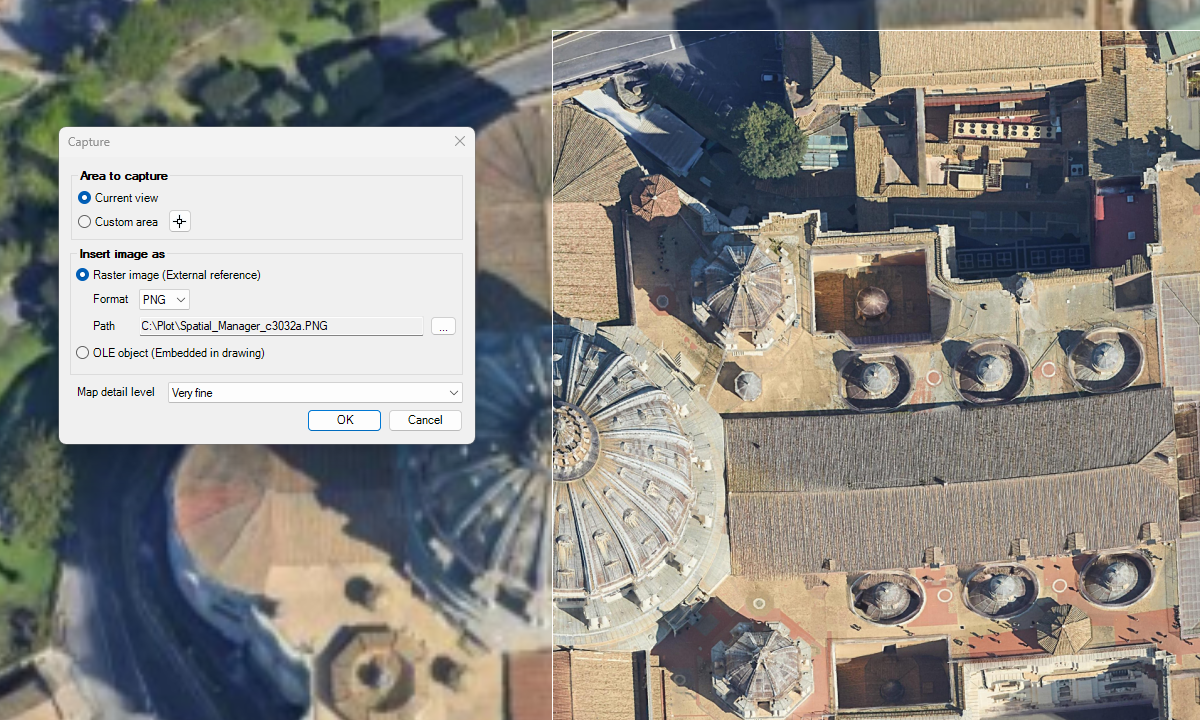

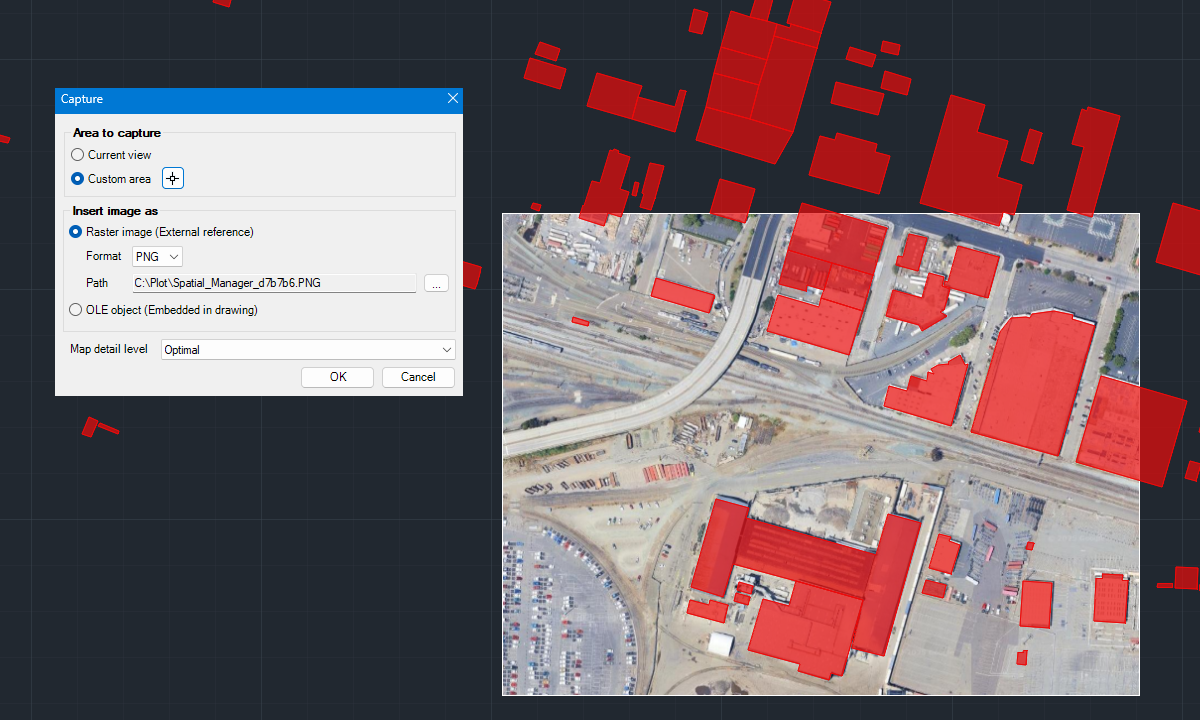

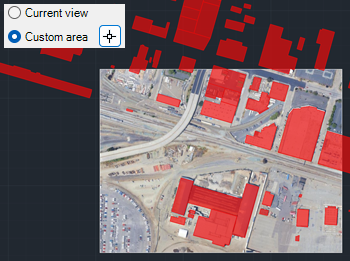

Capturar visualização ou área personalizada

Capture instantâneos do mapa de fundo a partir da visualização atual ou digitalizando uma área personalizada.

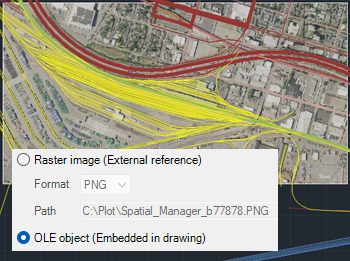

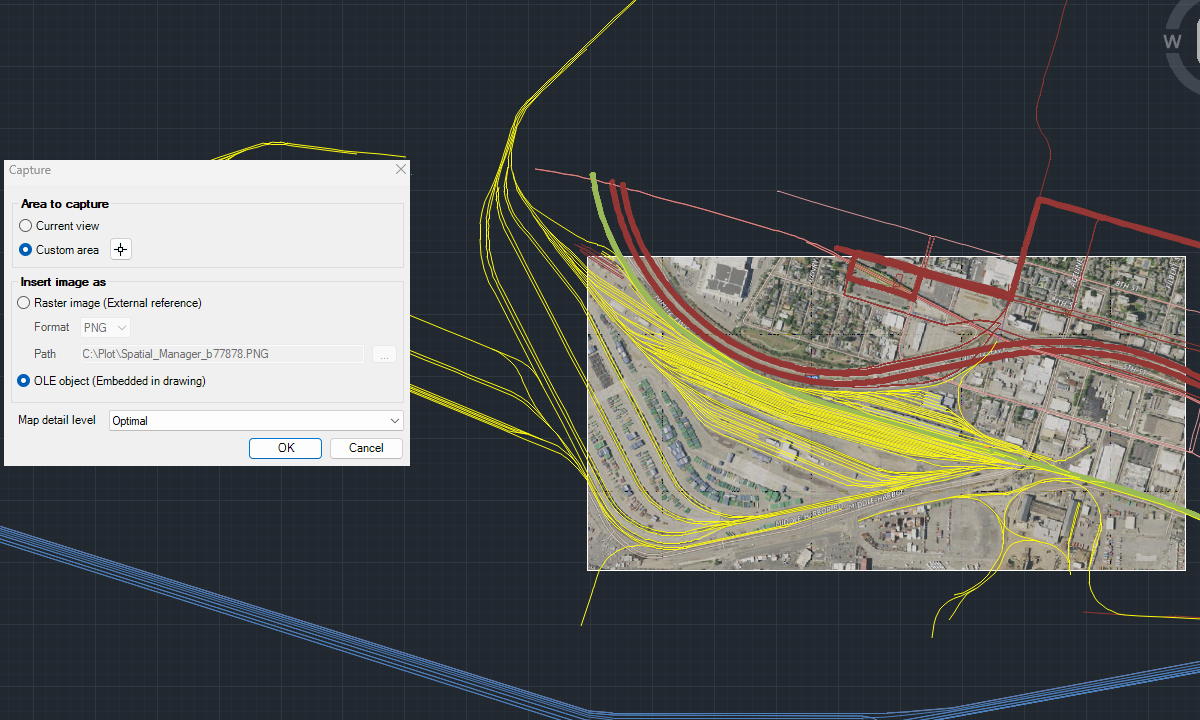

Inserir como raster ou OLE

As capturas podem ser inseridas como imagens raster e referenciadas em diferentes formatos (PNG, JPG ou TIF), ou como imagens OLE incorporadas diretamente no arquivo DWG.

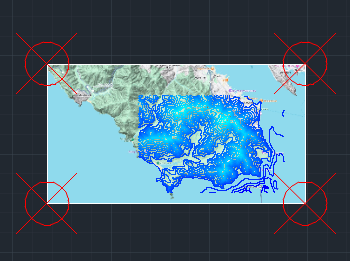

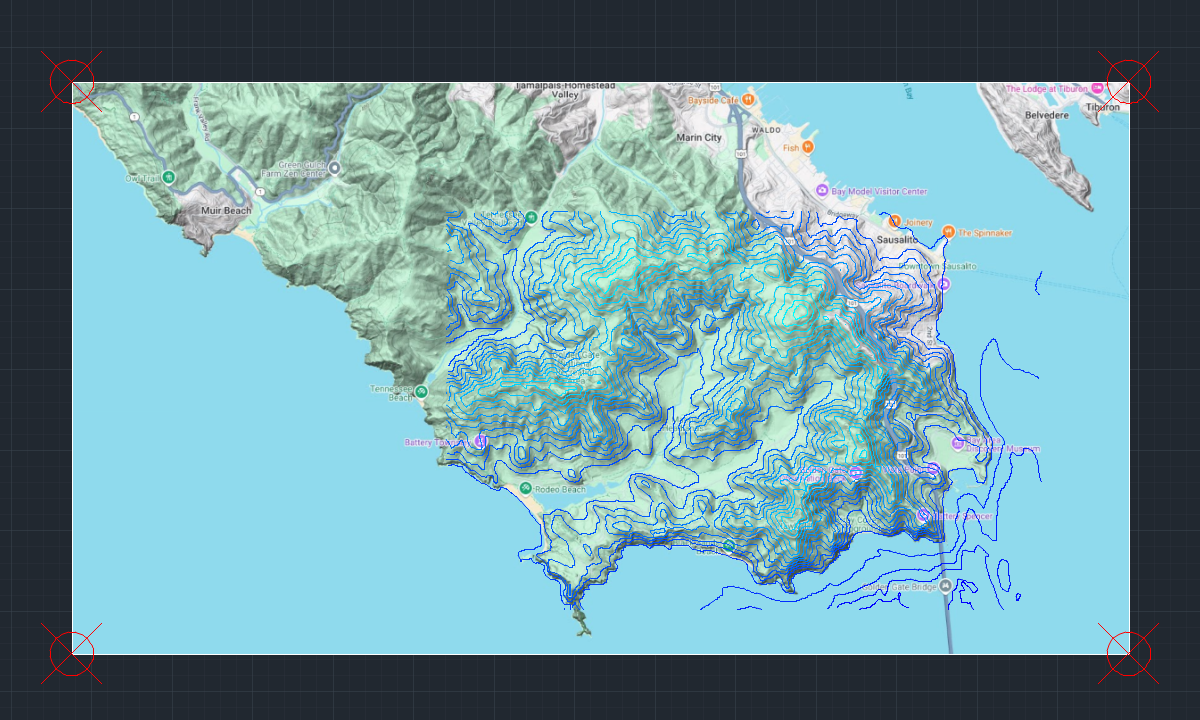

Instantâneos georreferenciados

As capturas criadas como imagens raster são armazenadas junto ao desenho e acompanhadas por um arquivo World. Esse arquivo permite utilizar a imagem raster diretamente em outros softwares GIS.

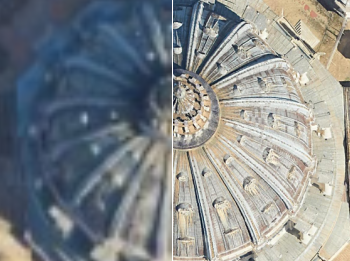

Nível de detalhe

O nível de detalhe da imagem pode ser selecionado. Por padrão, é utilizada a qualidade ideal, que corresponde à qualidade da visualização atual. Por questões de desempenho e para reduzir o tamanho do arquivo, a qualidade máxima da imagem é obtida quando a área capturada é menor. Portanto, se for necessária a qualidade máxima, recomenda-se fazer várias capturas de áreas menores.
Postagens Relacionadas (em inglês)
Background maps in multiple views in DWG/DXF
Background maps in multiple views in DWG/DXF

Background maps can be displayed simultaneously in multiple views, including both model space and layout viewports. Whenever changes occur, the background maps are automatically refreshed so that they remain accurate... more

Multiple simultaneous background maps in DWG/DXF
Multiple simultaneous background maps in DWG/DXF

With Spatial Manager, you can load multiple maps from different sources and compose an advanced view. Arrange their display priority and control their visibility independently, making it easier than ever... more

Mapflow AI mapping and imagery analysis to DWG
Mapflow AI mapping and imagery analysis to DWG

Mapflow is a cutting-edge geospatial intelligence platform leveraging artificial intelligence to automatically identify and classify geographic objects–such as buildings, roads, and forested areas–within satellite and aerial imagery. Mapflow enables high-precision... more

U.S. Department of Agriculture background maps
U.S. Department of Agriculture background maps

The Farm Service Agency of the U.S. Department of Agriculture (USDA) provides web services for accessing the National Agriculture Imagery Program (NAIP). Spatial Manager products provide an easy way to... more

perguntas frequentes
Aplicações BricsCAD suportadas atualmente:
  • Versões: De v.13 a v.27, ambas incluídas (Windows somente). Consulte a página compatibilidade de versões para obter mais detalhes.
  • Editions Pro e Platinum (as edições Classic e Lite não são compatíveis, mas você pode usar o Spatial Manager Desktop™ para importar/exportar via arquivos DXF)
Requisitos do sistema:
  • Windows 7 ou superior, dentro das versões do sistema operacional compatíveis com a versão do BricsCAD utilizada
  • 500 MB de espaço livre em disco, ou mais
  • Windows Installer 3.1 ou posterior
Arquivos espaciais
  • Arquivo Esri Shape - (SHP)
  • Arquivo Google Earth - (KML, KMZ)
  • Arquivo OpenStreetMap - (OSM, PBF, OSC) (1)
  • Arquivo LiDAR - (LAS, LAZ)
  • Arquivo de intercâmbio GPS - (GPX)
  • Arquivo Esri ASCII Grid - (ASC, ASCII) (1)
  • Arquivo de texto ASCII - (ASC, CSV, NEZ, TXT, XYZ, UPT)
  • Arquivo SQLite - (SQLITE, DB)
  • Arquivo GeoPackage - (GPKG)
  • Arquivo GML - (GML, GZ, XML)
  • Arquivo Autodesk SDF - (SDF) (3)
  • Arquivo MicroStation v.7 - (DGN) (2)
  • Arquivo AutoCAD DXF - (DXF) (2)
  • Arquivo de exportação Esri ArcInfo (ASCII) - (E00) (1) (2)
  • Arquivo MapInfo - (TAB) (2)
  • Arquivo de formato de intercâmbio MapInfo - (MIF/MID) (2)
  • Arquivo GeoJSON - (GEO.JSON)

Arquivos ráster espaciais
  • Arquivo de imagem ráster - (TIF, PNG, JPG, JPEG, TIFF)(1)
    • Origens da georreferencia - (arquivos World, Google Earth .GEPRINT, etc.)
  • Arquivo de imagem raster de resolução variável - (Cloud Optimized GeoTIFF/COG TIFF) (1) (4)

Servidores de dados espaciais e Geodatabases
  • Arquivo Esri Geodatabase - (GDB) (1)
  • Base de dados PostGIS
  • Base de dados Microsoft SQL Server Spatial
  • Base de dados MySQL (1) (3)

Servidores de mapas de imagem
  • WMS/OGC API Maps Web Map Services (4)
  • WMTS/OGC API Tiles Web Map Tile Services (4)
  • XYZ/TMS Tile Map Services (4)

Outras fontes de dados espaciais
  • Open Database Connectivity ODBC (1)
  • Armazém de dados WFS (1)

(1) Somente leitura
(2) Origem de dados OGR
(3) Provedor de dados FDO
(4) Tecnologia de Mapas de Fundo

Nota: alguns provedores de dados são válidos somente em algumas edições de aplicativos
